CIRCUIT DIAGRAM

Auf Lager

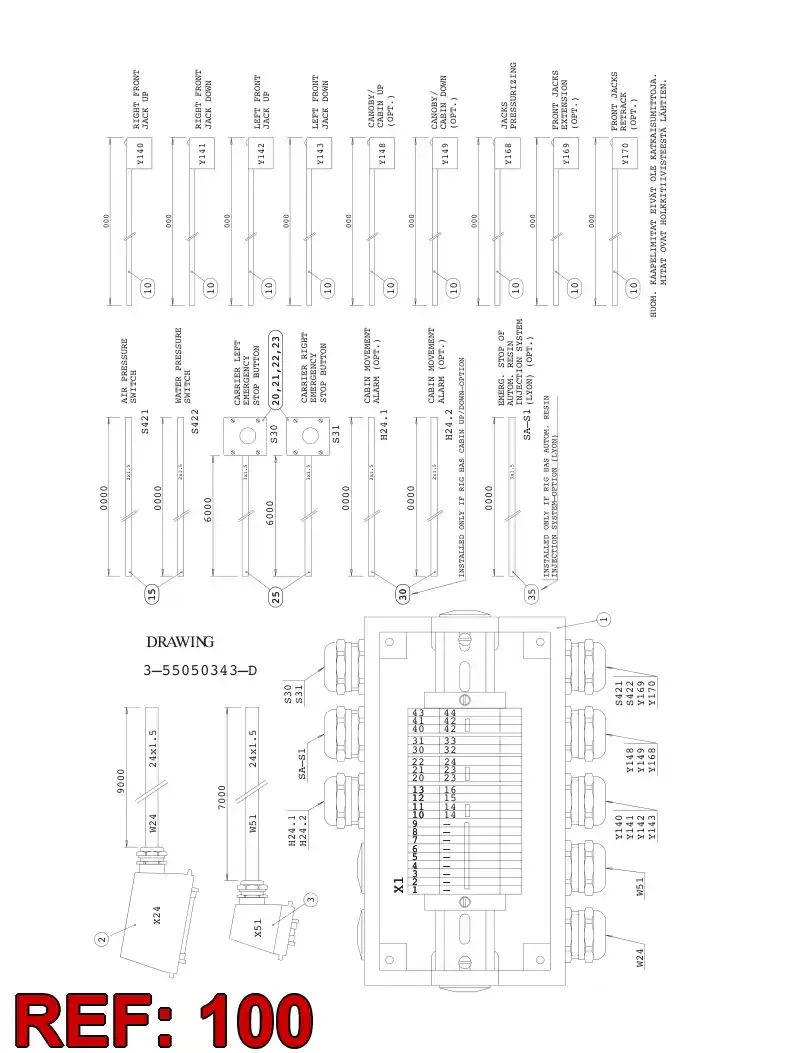

Dies ist der offizielle 550 510 24 SCHALTPLAN, ein unerlässliches technisches Dokument für Ihre Ausrüstung. Er bietet eine detaillierte Karte der elektrischen oder hydraulischen Systeme, die es Technikern ermöglicht, Fehler genau zu beheben, Reparaturen durchzuführen und sicherzustellen, dass die Maschine korrekt und sicher funktioniert.

Menge:

Beschreibung

Vollständige technische Beschreibung

550 510 24 CIRCUIT DIAGRAM Das korrekte Schaltbild ist für ernsthafte Wartungsarbeiten von grundlegender Bedeutung. Dieses Dokument beschreibt die vollständige Logik eines bestimmten elektrischen oder hydraulischen Stromkreises und zeigt, wie alle Komponenten wie Ventile, Sensoren und Aktoren miteinander verbunden sind. Es ist das primäre Werkzeug, um zu verstehen, wie das System funktionieren soll.

Die Verwendung des richtigen Diagramms wirkt sich direkt auf die Maschinenverfügbarkeit und die Sicherheit der Techniker aus. Es ermöglicht eine schnelle und genaue Fehlersuche, was bedeutet, dass weniger Zeit mit Raten und mehr Zeit mit Bohren verbracht wird. Wenn Sie beispielsweise versuchen, einen zeitweiligen elektrischen Fehler ohne diesen Leitfaden zu diagnostizieren, kann dies zum Austausch der falschen Teile oder zu einem Sicherheitsrisiko führen, weil die richtige Stromquelle nicht isoliert wird.

Ein veraltetes oder falsches Diagramm kann mehr Probleme verursachen als es löst. Überprüfen Sie immer, ob die Teilenummer des Dokuments mit den Spezifikationen Ihrer Maschine übereinstimmt. Halten Sie eine saubere Kopie für das Wartungsteam bereit und ersetzen Sie abgenutzte oder unleserliche Dokumente sofort, um kostspielige Diagnosefehler zu vermeiden.
