TOP FRAME CONJUNTO

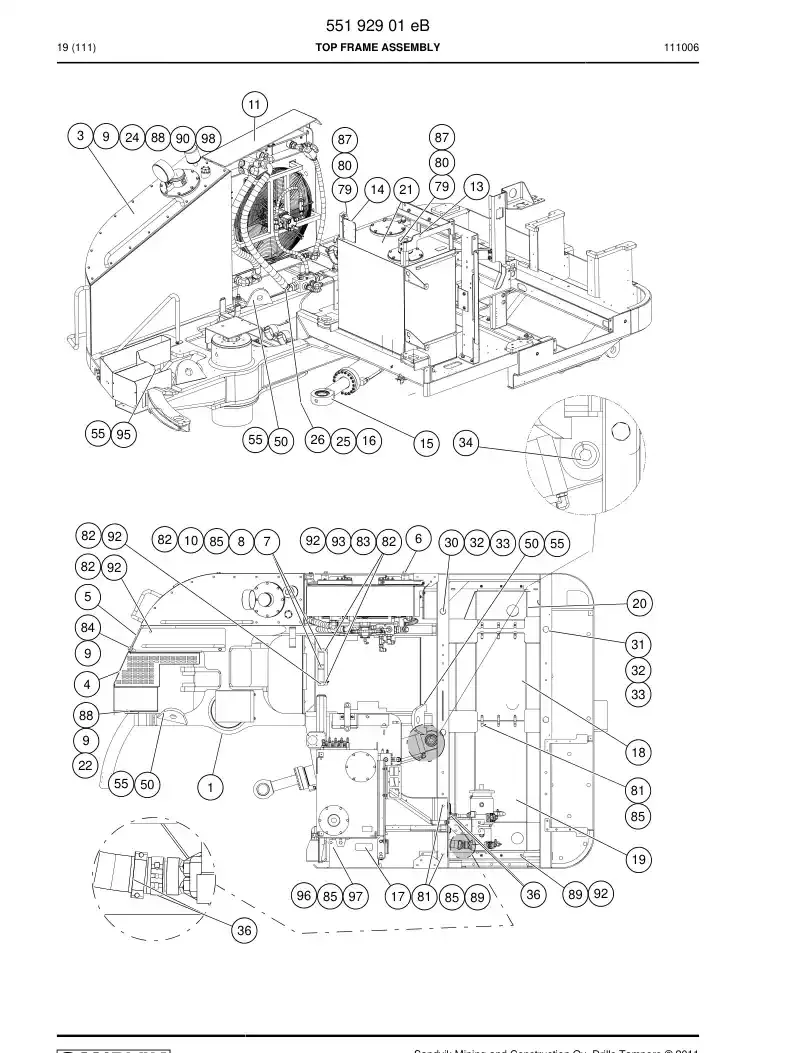

551 929 01E TOP FRAME CONJUNTO Un montaje de marco sirve como una estructura fundamental dentro de la equipos de perforación, a menudo apoyando componentes importantes como el haz de alimentación, el carro de deriva, u otros sub-assemblies críticos. Está diseñado para soportar las cargas dinámicas y vibraciones significativas inherentes a la perforación de rocas. Su papel principal es proporcionar soporte rígido y mantener las relaciones geométricas correctas entre varias partes móviles y estacionarias, lo que es vital para la funcionalidad general del taladro.

Mantener la integridad de este marco estructural es primordial tanto para la seguridad operativa como para el rendimiento de perforación. Un marco comprometido puede provocar la desalineación de la sarta de perforación, un mayor desgaste de los casquillos y rodamientos, y una reducción significativa en la precisión de perforación y la tasa de penetración. Por ejemplo, si el marco que soporta el sistema de avance se dobla o se agrieta, la perforadora de roca podría no avanzar suavemente o no mantener un contacto adecuado con la superficie de la roca, desperdiciando energía de impacto y causando un desgaste prematuro en las brocas y barras de perforación.

Los síntomas típicos de fallo de un conjunto de marco incluyen grietas visibles, deformación o un juego inusual en los componentes acoplados. Los operadores también podrían notar un aumento de la vibración o dificultad para mantener el barreno recto. Las inspecciones visuales periódicas en busca de signos de fatiga, especialmente alrededor de las soldaduras y los puntos de atornillado, son importantes. Si se identifica un daño significativo, es necesario reemplazar el conjunto del marco para restaurar la integridad estructural del equipo y evitar daños más extensos a otros componentes costosos.
