CIRCUIT DIAGRAM

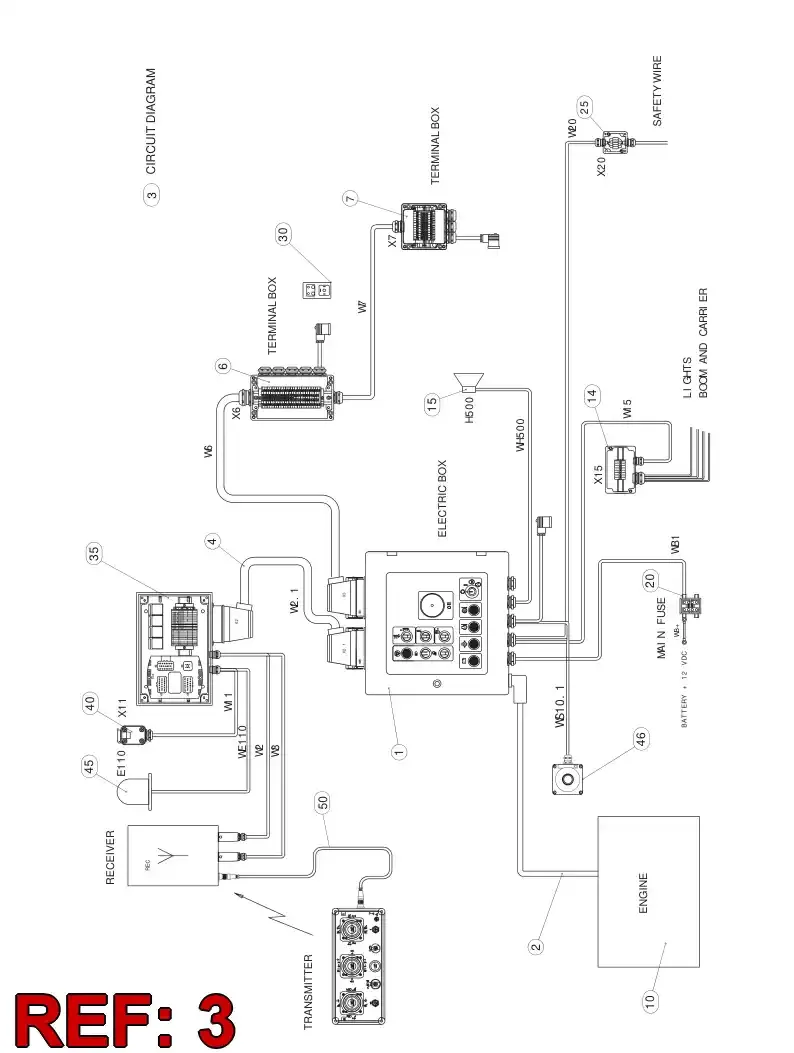

551 558 95 CIRCUIT DIAGRAM Avoir le bon schéma est fondamental pour tout travail d'entretien sérieux. Ce document expose la logique complète d'un circuit électrique ou hydraulique spécifique, montrant comment tous les composants tels que les vannes, les capteurs et les actionneurs sont interconnectés. C'est l'outil principal pour comprendre comment le système est censé fonctionner.

L'utilisation du bon schéma a un impact direct sur le temps de disponibilité de la machine et la sécurité des techniciens. Cela permet une recherche de pannes rapide et précise, ce qui signifie moins de temps passé à deviner et plus de temps à forer. Par exemple, essayer de diagnostiquer un défaut électrique intermittent sans ce guide peut conduire à remplacer les mauvaises pièces ou à créer un risque pour la sécurité en n'isolant pas la bonne source d'alimentation.

Un schéma obsolète ou incorrect peut causer plus de problèmes qu'il n'en résout. Vérifiez toujours que le numéro de référence du document correspond aux spécifications de votre machine. Conservez une copie propre à portée de main pour l'équipe de maintenance et remplacez immédiatement tout document usé ou illisible afin d'éviter des erreurs de diagnostic coûteuses.
